NAWIEWNIKI POWIETRZA
NAWIEWNIKI POWIETRZA

medal

VENTEC VT-H 101 (zestaw)

nawiewniki hisrosterowane nawiewniki hisrosterowane

Opcjonalnie okap płaski

nawiewniki hisrosterowane

CHARAKTERYSTYKA

Izolacyjność akustyczna
Dn,e,W (C;Ctr ) = 32 (0; 1) dB
nawiewnik otwarty

Dn,e,W (C;Ctr ) = 35 (0; 0) dB
nawiewnik zamknięty
arrow download arrow download
arrow download nawiewniki hisrosterowane pdf

VENTEC VT-H 101 - dostępne wersje kolorystyczne

Symbol VT-H 101 VT-H 112 VT-H 113 VT-H 114 VT-H 115 VT-H 122 VT-H 123 VT-H 124 VT-H 125
Kolor wewnętrzny RAL 9016 RAL 9016 RAL 9016 RAL 9016 RAL 9016 RAL 8003 RAL 8017 RAL 7040 RAL 7016
Kolor zewnętrzny RAL 9016 RAL 8003 RAL 8017 RAL 7040 RAL 7016 RAL 8003 RAL 8017 RAL 7040 RAL 7016

NOWOŚĆ

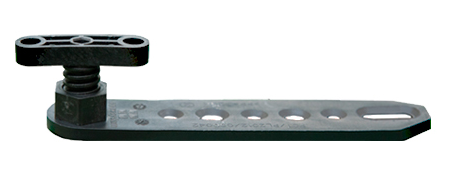

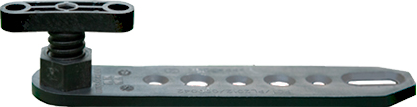

VT-K

Termokonsola do montażu okien poza licem muru

  • Płynna regulacja w dwóch zakresach:
     - 15 mm - 25 mm
     - 24 mm - 42 mm,
  • Możliwość montażu 1/2 szerokości ramy okna poza licem muru,
  • Konsola wykonana w całości z tworzywa sztucznego, nie stanowi mostków termicznych.

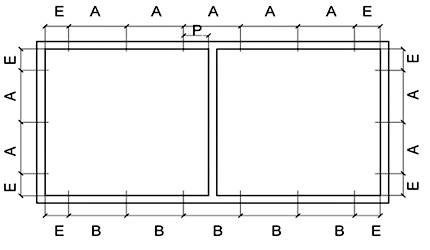

Rozmieszczenie punktów mocowania na elementach okna

A - odstęp między punktami mocowania maksymalnie 700 mm

B - odstęp między punktami mocowania progu - maksymalnie 700 mm

E - odstęp od narożnika wewnętrznego ościeżnicy okna - minimum 150 mm

P - odstęp od krawędzi słupka
lub ślemienia - minimum 150 mm

Zdjecie2


Termokonsola może być stosowana jako podpora dolna jak również podpory boczne oraz górne

Maksymalny nacisk na jedną konsolę - 180 kg



Produkt przebadany na politechnice łódzkiej
Numer patentu WO 2012169913 A1

VENTEC VT 501 (zestaw)

nawiewniki manualne
manualne schemat

CHARAKTERYSTYKA

Przepływ powietrza
30 m³/h (Δp = 10 Pa)
43 m³/h (Δp = 20 Pa)

Izolacyjność akustyczna
Dn,e,W (C;Ctr ) = 32 (-1; 0) dB
nawiewnik otwarty

Dn,e,W (C;Ctr ) = 34 (0; 0) dB
nawiewnik zamknięty
przekroj zewnetrzny
arrow download nawiewniki manualne pdf
autocad


Opcjonalnie okap płaski

nawiewniki manualne
manualne schemat

VENTEC VT 501 - dostępne wersje kolorystyczne

Symbol VT501 VT512 VT513 VT514 VT515 VT522 VT523 VT524 VT525
Kolor wewnętrzny RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016
Kolor zewnętrzny RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016 RAL 8001 RAL 8017 RAL 7012 RAL 7016

VENTEC VT 601 (zestaw)

man VT 601 copy
manualne schemat

CHARAKTERYSTYKA

Przepływ powietrza
20 m³/h (Δp = 10 Pa)
28 m³/h (Δp = 20 Pa)

Izolacyjność akustyczna
Dn,e,W (C;Ctr ) = 33 (-1; 0) dB
nawiewnik otwarty

Dn,e,W (C;Ctr ) = 36 (0; 0) dB
nawiewnik zamknięty
przekroj zewnetrzny
arrow download nawiewniki manualne pdf
autocad


Opcjonalnie okap płaski

nawiewniki manualne
manualne schemat

VENTEC VT 601 - dostępne wersje kolorystyczne

Symbol VT601 VT612 VT613 VT614 VT615 VT622 VT623 VT624 VT625
Kolor wewnętrzny RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016
Kolor zewnętrzny RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016 RAL 8001 RAL 8017 RAL 7012 RAL 7016

VENTEC VT 101

nawiewniki automatyczne
automatyczne schemat

CHARAKTERYSTYKA

Przepływ powietrza
26 m³/h (Δp = 10 Pa)
34 m³/h (Δp = 20 Pa)

Izolacyjność akustyczna
Dn,e,W (C;Ctr ) = 32 (-1; 0) dB
nawiewnik otwarty

Dn,e,W (C;Ctr ) = 34 (0; 0) dB
nawiewnik zamknięty
przekroj zewnetrzny
arrow download nawiewniki automatyczne pdf
autocad


Opcjonalnie okap płaski

nawiewniki automatyczne
automatyczne schemat

VENTEC VT 101 - dostępne wersje kolorystyczne

Symbol VT101 VT112 VT113 VT114 VT115 VT122 VT123 VT124 VT125
Kolor wewnętrzny RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016
Kolor zewnętrzny RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016 RAL 8001 RAL 8017 RAL 7012 RAL 7016

VENTEC VT 201

nawiewniki automatyczne
automatyczne schemat

CHARAKTERYSTYKA

Przepływ powietrza
16 m³/h (Δp = 10 Pa)
22 m³/h (Δp = 20 Pa)

Izolacyjność akustyczna
Dn,e,W (C;Ctr ) = 33 (0; 1) dB
nawiewnik otwarty

Dn,e,W (C;Ctr ) = 36 (0; 0) dB
nawiewnik zamknięty
przekroj zewnetrzny
arrow download nawiewniki automatyczne pdf
autocad


Opcjonalnie okap płaski

nawiewniki automatyczne
automatyczne schemat

VENTEC VT 201 - dostępne wersje kolorystyczne

Symbol VT201 VT212 VT213 VT214 VT215 VT222 VT223 VT224 VT225
Kolor wewnętrzny RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016
Kolor zewnętrzny RAL 9003 RAL 8001 RAL 8017 RAL 7012 RAL 7016 RAL 8001 RAL 8017 RAL 7012 RAL 7016






NAWIEWNIKI MANUALNE

nawiewniki manualne
manualne schemat arrow download nawiewniki manualne pdf
autocad

NAWIEWNIKI AUTOMATYCZNE

nawiewniki automatyczne
automatyczne schemat arrow download nawiewniki automaytczne pdf
autocad

NAWIEWNIKI AKUSTYCZNE

nawiewniki akustyczne
akustyczne schemat arrow download nawiewniki akustyczne pdf
autocad

NAWIEWNIKI HIGROSTEROWANE

nawiewniki higrosterowane
higrosterowane schemat arrow download nawiewniki higrosterowane pdf

NAWIEWNIKI NADOKIENNE

naw nad poziom
arrow download nawiewniki nadokienne pdf
